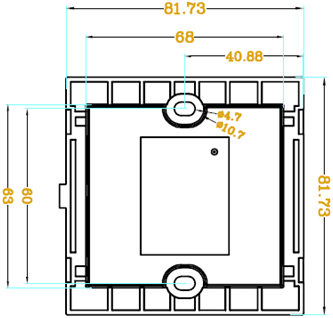

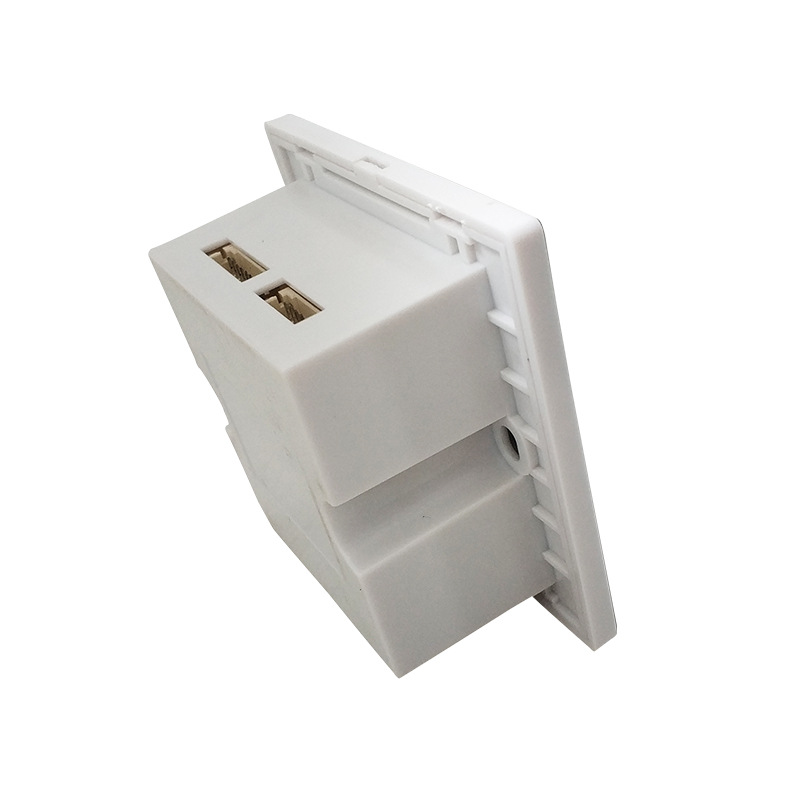

外壳侧面尺寸图：
|

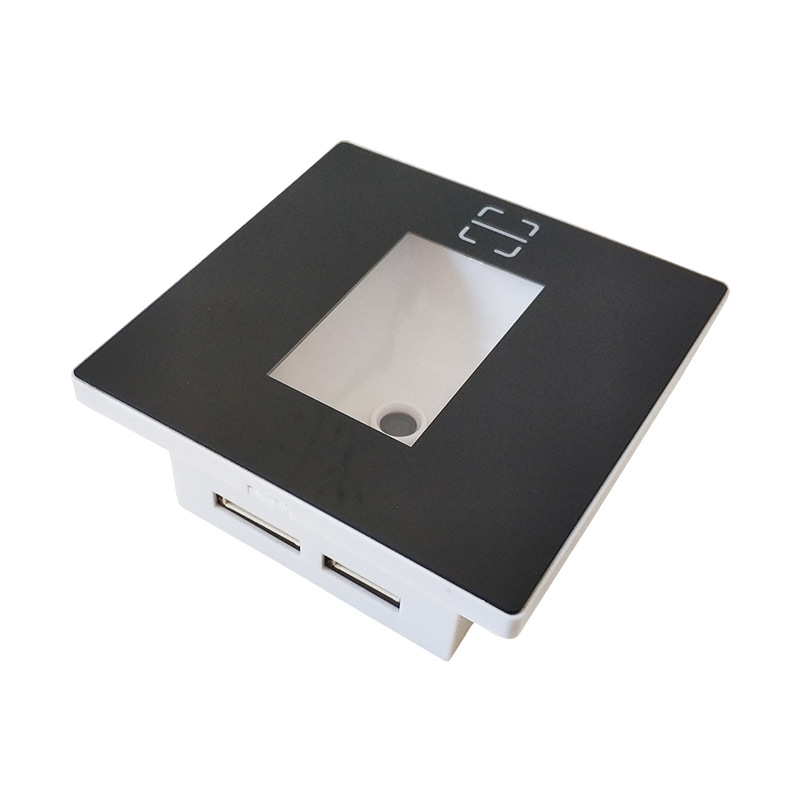

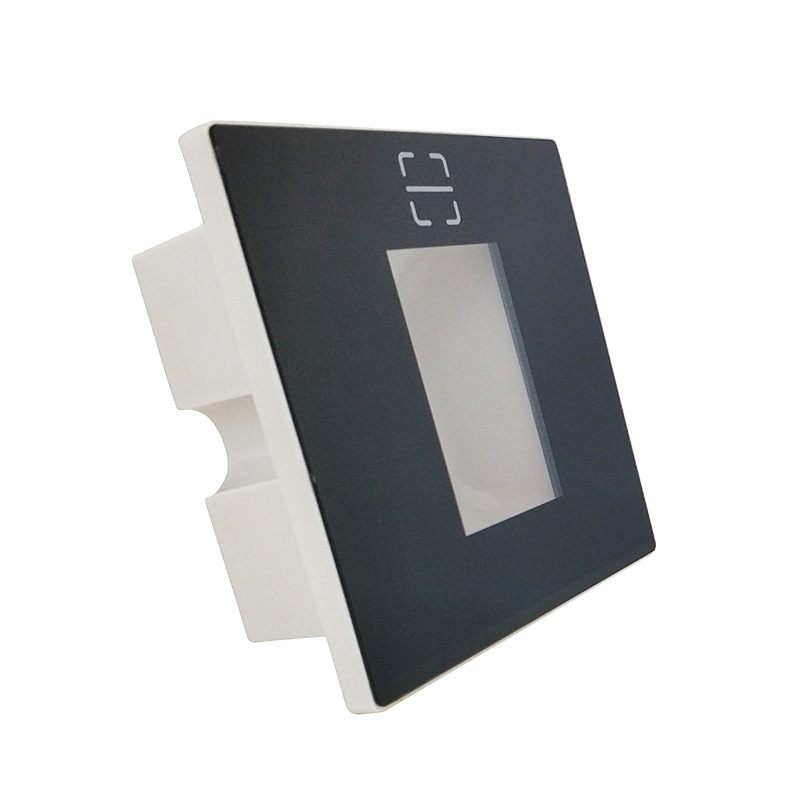

型号 |
MJ3200 |
|
系统接口 |
韦根 26/34 + UART TTL(默认) 或 RS232(选配) 或 RS485(选配) 或 USB(选配) |
|
提示方式 |
蜂鸣器 |
|
输入电压 |
DC 12V |
|
电流 |
<120mA |
|
刷卡支持 |
支持 M1 卡 ID、二代证 ID、银行卡号 |
|
读卡距离 |
至窗口 0~2cm |
|
摄像头分辨率 |
640x480 |
|
二维码扫描角度 |
倾角±55°，转动 360° |
|
二维码解码种类 |
一维码：UPC-A、UPC-E、EAN-13、ISBN10、ISBN13、EAN-8、39 码、 128 码 交叉 25 码； 二维码：QR 码 |
|
二维码最小解析度 |
7mil，1mil = 0.0254mm |
|
二维码识读距离 |
QR：1 cm~ 16cm |
|
工作温度 |
-30~60°C |
|
湿度 |
5%~95%（无冷凝） |

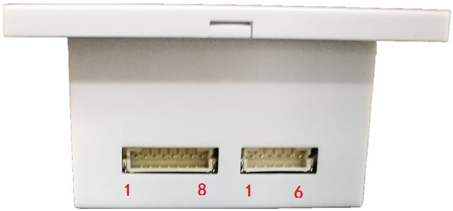

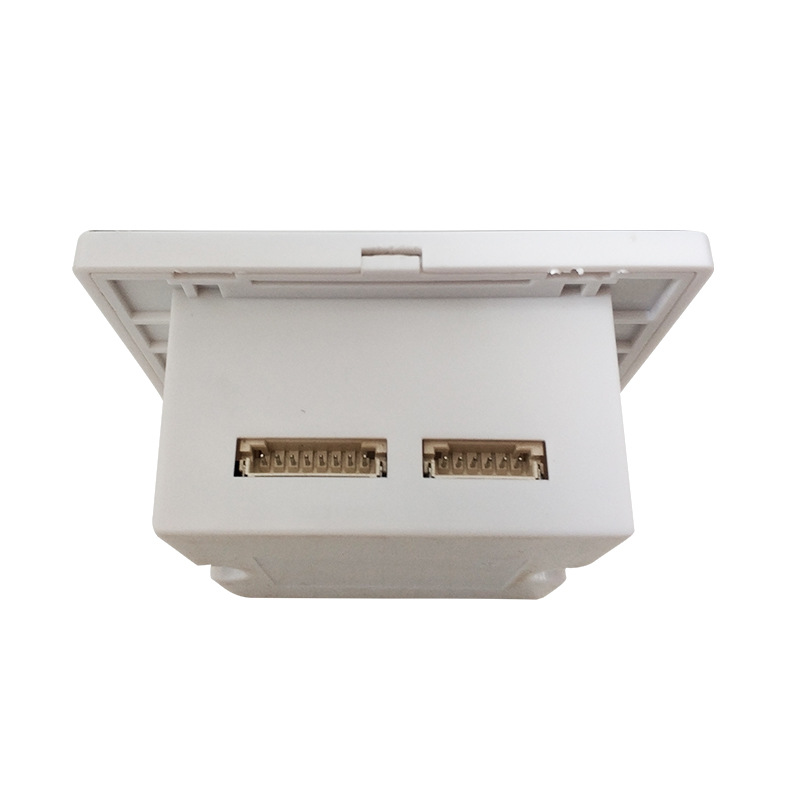

8PIN 2.0MM 接口定义:
|
PIN# |
信号 |
I/O |
说明 |
|
1 |
GND |
- |
电源地 |
|
2 |
12V |
- |
12V 电源 |
|
3 |
WG_D1 |
输出 |
韦根输出 |
|
4 |
WG_D0 |
输出 |
韦根输出 |
|
5 |
WG26_34 |
输入 |
韦根接口类型切换； 高电平 5V 为韦根 26 输出（默认配置），低电平为韦根 34 输出 |
|
6 |
SPEAK |
输入 |
开锁提示信号 |
|
7 |
TXD |
输出 |
UART TX 3.3V 电平、RS232 TX、485_A |
|
8 |
RXD |
输入 |
UART RX 3.3V 电平、RS232 RX、485_B |
6PIN 2.0MM 接口定义:
|
PIN# |
信号 |
I/O |
说明 |
|
1 |
GND |
- |
电源地 |
|
2 |
12V |
- |
12V 电源 |
|
3 |
KEY |
输入 |
按键，低电平表示按下开始扫码， 高电平表示没操作 |
|
4 |
USB D- |
- |
USB HID 输出 |
|
5 |
USB D+ |
- |
USB HID 输出 |
|
6 |
RESET |
输入 |
设备重启，低电平有效；如不使用请保持 NC |
